Коробка отбора мощности автокрана КОМ МП05-4202010, КС-45717.14.100 (20, 22 зуб.) для автокрана Ивановец

В наличииКод: МП05-4202010

Цену уточняйте

Написать
Коробка отбора мощности автокрана КОМ  МП05-4202010, КС-45717.14.100 (20, 22 зуб.) для автокрана Ивановец
Коробка отбора мощности автокрана КОМ МП05-4202010, КС-45717.14.100 (20, 22 зуб.) для автокрана Ивановец
Написать
Перезвонить мне
  • +7 (351) 222-30-43 +7 (351) 222-30-43 доб. 11 Борис
  • +7 (351) 222-30-43 доб. 12 Азат
  • +7 (800) 500-60-36
Перезвонить мне
  • +7 (351) 222-30-43 +7 (351) 222-30-43 доб. 11 Борис
  • +7 (351) 222-30-43 доб. 12 Азат
  • +7 (800) 500-60-36

Коробка отбора мощности автокрана КОМ МП05-4202010, КС-45717.14.100 (20, 22 зуб.) для автокранов Ивановец КС-45717, Галичанин КС-55713, Клинцы КС-55713, Челябинец КС-45721

Артикул: МП05-4202010, КС-45717.14.100
Обозначение: МП05-4202010, КС-45717.14.100
Включение: пневматическое;
Количество зубьев большой шестерни: 20/22
Производство - ОАО «Автокран»
Масса - 14 кг.
Применяемость - автокраны Ивановец КС-45714, КС-45717, КС-54711, Галичанин и Клинцы КС-55713, КС-55715,Челябинец КС-45721



Коробка отбора мощности автокрана КОМ МП05-4202010, КС-45717.14.100 (20 зуб.) для автокранов Ивановец КС-45717, Галичанин КС-55713, Клинцы КС-55713, Челябинец КС-45721



Обозначение: МП05-4202010

Включение: пневматическое;

Материал зубчатых колес: Сталь 45, термообработка, цементация;

Материал валов: Сталь 45, термообработка.

Количество зубьев большой шестерни: 20/ 22

Выход на присоединение насоса: фланец



Коробка отбора мощности автокрана КОМ МП05-4202010 (20, 22 зуб.) предназначены для отбора мощности от силового агрегата автомобиля для привода механических или гидравлических устройств спецнадстройки



Коробка отбора мощности автокрана КОМ МП05-4202010 (20, 22 зуб.) предназначена для комплектации автокранов Ивановец КС-45717, Галичанин КС-55713, Клинцы КС-55713, Челябинец КС-45721.



Коробки отбора мощности МП05-4202010 применяются на автокранах и автогидроподъемниках для привода насоса, создающего давление в рабочей гидросистеме, или силового генератора (в зависимости от типа крана). КОМ - это одноступенчатый редуктор, агрегатируется с коробкой передач (КПП) базового шасси - грузового автомобиля. Управление коробкой отбора мощности осуществляется из кабины - с помощью тяги (механическое включение) или пневмопривода (пневмовключение).

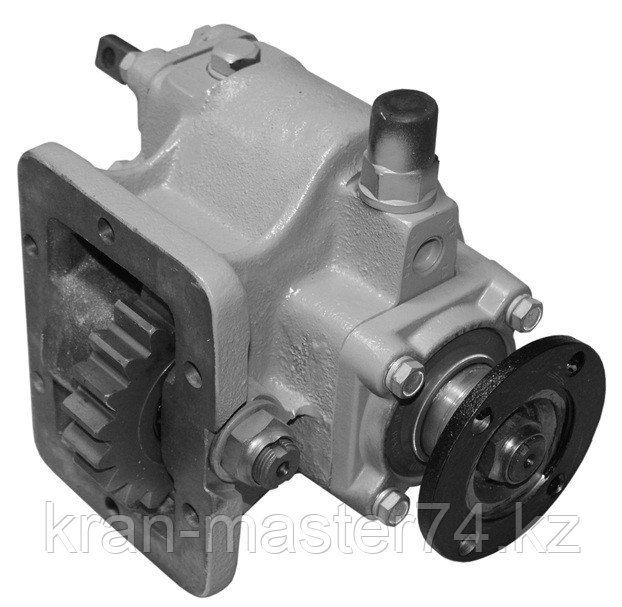

Коробка отбора мощности автокрана КОМ МП05-4202010



Коробка отбора мощности КС-45717.14.100 (20, 22 зуб.)  КОМ  МП05-4202010

Коробка отбора мощности автокрана КОМ  МП05-4202010, КС-45717.14.100 (20, 22 зуб.)



 1 - ось; 2 - картер; 3 - вал; 4, 20 - шестерни; 5, 21 - подшипники; 6 - кольцо уплотнительное; 7 - шток; 8, 14 - крышки; 9, 16 - болты; 10 - вилка; 11 - пружина; 12 - выключатель; 13 - заглушка; 15 - манжета; 17 - фланец; 18- шайба; 19 - гайка; 22 - винт установочный; 23 - стопор проволочный.

р

Коробка отбора мощности КОМ МП05-4202010 представляющая собой одноступенчатый редуктор с цилиндрическими прямозубыми колесами‚ крепится к картеру коробки передач шасси с правой стороны болтами. На валу3 подвижно на шлицах установлена шестерня 4. На оси 1 на подшипнике установлена шестерня 20, которая находится в постоянном зацеплении с шестерней блока шестерен заднего хода коробки передач шасси.



При передвижении крана шестерня 20 свободно вращается на оси 1. В корпусе КОМ установлен пневмоцилиндр включения, состоящий из штока 7, выполненного заодно с поршнем, вилки 10 и пружины 11. Вилка 10 соединена с подвижной шестерней 4.



При подаче в полость В пневмоцилиндра сжатого воздуха из пневмосистемы шасси шток 7, перемещаясь, преодолевает усилие пружины 11 и с помощью вилки 10 вводит в зацепление шестерни 4 и 20, обеспечивая передачу вращающегося момента на выходной вал 3.



При соединении полости В пневмоцилиндра с атмосферой вилка 10 под действием пружины 11 выводит из зацепления шестерню 4 и, тем самым, прекращается передача вращающегося момента на выходной вал 3.



Смазка подшипников и шестерен осуществляется разбрызгиванием масла‚ находящегося в коробке передач.

Коробка отбора мощности МП05-4202010 (20, 22 зуб.) служит для отбора мощности от вала коробки передач для привода вспомогательных агрегатов и механизмов, а именно - привода гидронасоса.



Коробка отбора мощности КОМ  МП05-4202010 предназначен для установки на правый люк КПП моделей -142 (-152; -144; -154; -141) и КПП 3309 автомобилей ГАЗ. Выход с коробки отбора мощности под фланец УАЗ, максимальная отбираемая мощность от вала КОМ 45 кВт (60 л.с.). Направление вращения вала КОМ совпадает с направлением вращения коленчатого вала двигателя. Отбор мощности возможен только на стоянке или во время движения автомобиля без переключения передач. КОМ предназначен для установки на автокраны на шасси автомобиля Ивановец КС-35714К-2, КС-45717К-1, Галичанин КС-55713-5, КС-55729-1В, Клинцы, КС-55713-1К-3, КС-45719-7А, КС-35719-7-02, КС-35719-1, Челябинец, КС-45721-24, Углич, КС-3577-3К, Газакс и. т. д.

На кранах КС-45717 на шасси автомобиля насос установлен на специальном кронштейне, закрепленном на лонжероне шасси, и соединен с коробкой отбора мощности при помощи карданного вала. Коробка отбора мощностиМП05-4202010, представляющая собой одноступенчатый редуктор с цилиндрическими прямозубыми колесами, крепится к картеру коробки передач шасси с правой стороны болтами. На валу подвижно на шлицах установлена шестерня. На оси на подшипнике установлена шестерня, которая находится в постоянном зацеплении с шестерней блока шестерен заднего хода коробки передач шасси. При передвижении крана шестерня свободно вращается на оси. В корпусе коробки отбора мощности установлен пневмоцилиндр включения. При подаче в полость пневмоцилиндра сжатого воздуха из пневмосистемы шасси шток, перемещаясь, преодолевает усилие пружины и с помощью вилки вводит в зацепление шестерни, обеспечивая передачу крутящего момента на выходной вал. При соединении полости пневмоцилиндра с атмосферой вилка под действием пружины выводит из зацепления шестерню и, тем самым, прекращается передача вращающего момента на выходной вал. Смазка подшипников и шестерен осуществляется разбрызгиванием масла, находящегося в коробке.



Мы можем Вам предложить несколько видов коробок отбора мощности к автокранам КС-3577, КС-35715 на шасси МАЗи на КС-3575А на шасси автомобиля Зил (Дрогобыч). Также Вы можете приобрести у нас коробку дополнительного отбора мощности 5557-4202010 на автокран КС-3574 и КС-35714 на базе автомобиля Урал 5557 и на автомобиль МП05-4202010.





Почему имеет смысл брать КОМ именно у нас? Потому, что мы:



- продаем КОМы из наличия - если в заказе одна или чуть болше штук. При закупке крупной партии возможна поставка набыстрый заказ;



- обеспечиваем доставку в большинство городов России удобными видами транспорта, в т.ч. сборными отправками;



- стараемся выдерживать максимально быструю скорость отправки, при этом цены у нас вполне демократичные - т.е. не выше среднерыночных. Здесь мы цены не указываем, но не потому, что хотим таким образом завлечь покупателя. Просто цены периодически меняются, и если мы их не успеем заменить на сайте, будет не честно. Именно из-за этого на нашем сайте и нет цен. Согласитесь, это лучше, чем если цена указана, но она давно не действует;



- предоставляем скидки при закупке партии КОМ, а также при регулярных закупках;



- поставляем коробки отбора мощности, изготовленные из стали высокого качества (сталь 45). Валы с термообработкой, шестерни - термообработка + цементация. Это обеспечивает их высокую контактную прочность иизносостойкость. Что, в свою очередь, повышает общую надежность крана и сокращает сроки вынужденных простоев.
