Башенный кран КБ-405 грузоподъемность 10 т стрела 30 м

В наличииКод: Башенный кран КБ-405

Цену уточняйте

Написать
Башенный кран КБ-405 грузоподъемность 10 т стрела 30 м
Башенный кран КБ-405 грузоподъемность 10 т стрела 30 м
Написать
Перезвонить мне
  • +7 (351) 222-30-43 +7 (351) 222-30-43 доб. 11 Борис
  • +7 (351) 222-30-43 доб. 12 Азат
  • +7 (800) 500-60-36
Перезвонить мне
  • +7 (351) 222-30-43 +7 (351) 222-30-43 доб. 11 Борис
  • +7 (351) 222-30-43 доб. 12 Азат
  • +7 (800) 500-60-36

Башенный кран КБ-405 грузоподъемность 10 т стрела 30 м

Компания "Кран-мастер" реализует башенные краны КБ-405 и занимается их монтажом, производства "Нязепетровского краностроительного завода" грузоподъемность 8 т б/у состояние отличное, также предлагаем к ним запчасти из наличия.

КБ-405 — модельный ряд самоходных башенных кранов 4-й размерной группы (по грузовому моменту) на рельсовом полотне, с поворотной башней и подъёмной (наклонной) стрелой.

Краны предназначены для производства строительно-монтажных работ жилых и административных зданий и сооружений высотой до 16 этажей и с массой монтируемых элементов от 9 до 10 т (в зависимости от исполнения).

Для обслуживания здания с нескольких сторон, кран может передвигаться по рельсам с криволинейными участками, при радиусе кривизны внутреннего рельса 7 м. Особенность конструкции крана — вылет стрелы может меняться краном её подъёмом, с подвешенным грузом на крюке.

Описание

Краны серии КБ-405 разработаны для производства строительно-монтажных работ. Краны как базового исполнения (КБ-405), так и все последовавшие модификации выпускались на РКЗ. Так, с 1975 года Ржевский краностроительный завод освоил выпуск модификаций КБ-405.1 и КБ-405.2. Позднее на базе последних были разработаны и стали выпускаться кран КБ-405.1А (в исполнениях «-1А», «-1А-01», «-1А-02») и кран КБ-405.2А (с модификацией «-2А РК-01»).

А с 1984 года на основе этих модификаций на другом заводе, УМЗ, начался серийный выпуск модели крана КБ-407ХЛ. Новый кран был выполнен по схеме 405-й серии, однако имел свои отличия. Например, был оснащён уже балочной стрелой и выполнен в «северном» климатическом исполнении.

Технические характеристики

Наименование параметра

Ед. изм.

КБ-405.1А

КБ-405.1А-01

КБ-405.1А-02

КБ-405.2А

Максимальный грузовой момент тм 187,5 187,5 135 162
Грузоподъемность максимальная т 10 10 9 9
Грузоподъемность при максимальном вылете т 7,5 7,5 4,5 6,3
Высота подъема
 — при максимальном вылете
 — максимальная
м
46
57,8

34,8
46,6

47,3
62,5

51,6
63,4
Количество промежуточных секций башни шт 5 3 5 6
Общая масса крана т 113,1 110,3 113,5 115
Вылет:
 — максимальный
 — минимальный
 — при максимальной грузоподъемности
м
25
13
18

25
13
18

30
15
15

25
13
18
Частота вращения об/мин 0,72 0,72 0,72 0,72
Колея и база м 6 6 6 6
Задний габарит м 4,2 4,2 4,2 4,2
Часса плит противовеса т 50,05 50,05 50,05 50,05
Скорость
 — подъема (опускания) груза максимальной массы
 — подъема/опускания крюковой подвески, максимальная
 — плавной посадки груза максимальной массы, не более
 — передвижения крана
м/мин
31
31
31
31

48
48
48
48

4,8
4,8
4,8
4,8

27
27
27
27
Время полного изменения вылета с 72 72 72 72
Транспортные габариты крана
 — высота
 — ширина
 — длина
м
4,2
4,02
27,8

4,2
4,02
27,8

4,2
4,02
27,8

4,2
4,02
27,8
Глубина опускания максимальная м 5 5 5 5
Наименьший радиус закругления криволинейного рельсового пути (внутреннего рельса) м 10 10 10 10
Суммарная мощность электродвигателей кВт 96,5 96,5 96,5 96,5
Напряжение В 380 380 380 380
Частота ГЦ 50 50 50 50
Ветровой район по ГОСТ 1451–77   I, II, III I, II, III, IV I, II, III I, II, III
Сейсмичность   До 6 баллов включительно До 6 баллов включительно До 6 баллов включительно До 6 баллов включительно

Конструкция башенного крана включает: ходовые тележки (две ведущие, две ведомые), четыре флюгера, поворотная платформа, балластные плиты, кольцевая (ходовая) рама, портал, телескопические подкосы башни, распорка, монтажная стойка, четыре диагональные балки, секции (до шести инвентарных и одна верхняя), кабина машиниста, оголовок, рабочая стрела, крюковая подвеска, электрическое оборудование и основные рабочие механизмы крана: для подъёма груза, изменения вылета стрелы, вращения поворотной части, перемещения, а также механизм для выдвижения кабины машиниста.Конструкция

Ходовая и поворотная часть

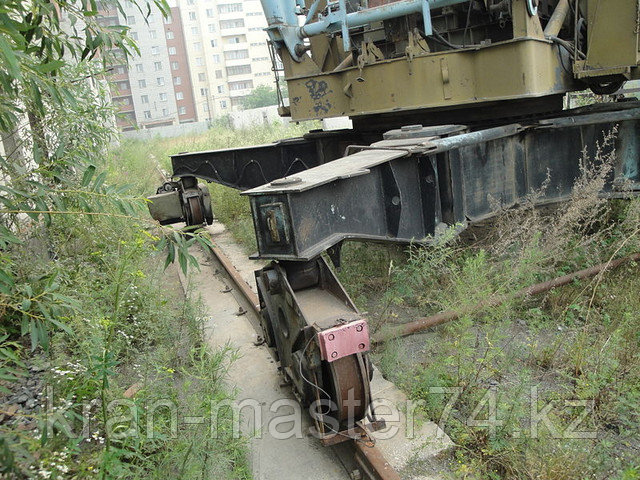

Ходовая часть крана

Ходовая часть крана называется ходовой рамой и представляет собой листовую конструкцию — кольцевую неповоротную раму с четырьмя проушинами, расположенными по диагоналям. Проушины предназначены для крепления съёмных поворотных балок (флюгеров), имеющих коробчатое сечение, трапециевидную форму и изготовленных при помощи сварки. При монтаже крана, крепление флюгеров, с одной стороны, осуществляется к проушинам кольцевой (неповоротной) рамы — при помощи осей. С другой стороны, во втулки поворотных флюгеров устанавливаются шкворни ходовых тележек, которые могут перемещаться в вертикальном направлении (во втулках), будучи незастопорёнными. Стопорение производится посредством стопорного пальца, для которого на флюгере имеется отверстие. В качестве ходовых тележек на кране используются универсальные балансирные двухколёсные тележки — две ведомых и две ведущих. Приводной электродвигатель ведущей тележки расположен сбоку от рамы тележки.

При работе крана флюгеры расставлены под углом 45 гр. (в форме буквы «Х») и закреплены жёсткими тягами трубчатой конструкции. При перевозке крана флюгеры либо сводят и скрепляют, либо вовсе снимают и они перевозятся отдельно.

На кольцевой раме сбоку устанавливается рубильник, а в верхней части кольцевой рамы расположено опорное кольцо, на которое устанавливают опорно-поворотный механизм крана. Последний связывает ходовую часть крана и поворотную. Конструкция опорно-поворотного устройства включает: два кольца (верхнее и нижнее), два ряда закалённых шариков и зубчатый венец (с внутренним зацеплением), внутри которого обкатывается бегунковая шестерня механизма поворота.

Поворотная часть крана, называемая поворотной платформой, выполнена в виде конструкции коробчатого сечения — кольцевой рамы, к которой на сварке прикреплены балки. По бокам кольцевой рамы прикреплены две балки, а сзади — одна балка. На балках, которые расположены по бокам, закреплены сваркой две шпренгельные фермы. Фермы выполнены из труб, между собой связаны поперечными связями и предназначены для крепления портала башни. Во время работы башенного крана шпренгельные фермы воспринимают нагрузки от башни.

В передней части поворотной платформы располагаются шкафы с электрооборудованием (двух и трёхпанельные), а также имеются два кронштейна для закрепления портала. В задней (хвостовой) части платформы при монтаже крана устанавливаются балластные железобетонные плиты (до десяти штук). После установки, плиты закрепляются на платформе тягами с помощью накладок и гаек. Кроме того, на платформе установлены: механизм поворота и лебёдки — стреловая и грузовая.

Башня

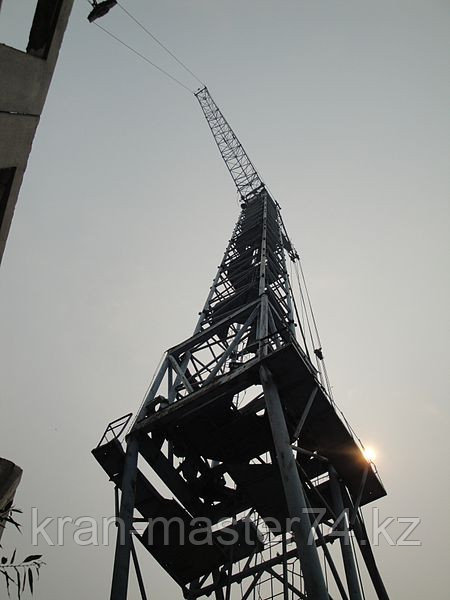

Башня крана — четырёхгранная, решётчатая конструкция, выполненная в виде фермы. Состоит из следующих частей: портала, промежуточных секций (от трёх до шести), верхней секции, оголовка и распорки.

Конструкция выполнена из труб, которые соединены раскосами, а также связями — диагональными и поперечными. Башня крана относится к типу «наращиваемых снизу»: отдельные (инвентарные) секции устанавливаются снизу, последовательно друг за другом.

Портал и люлька

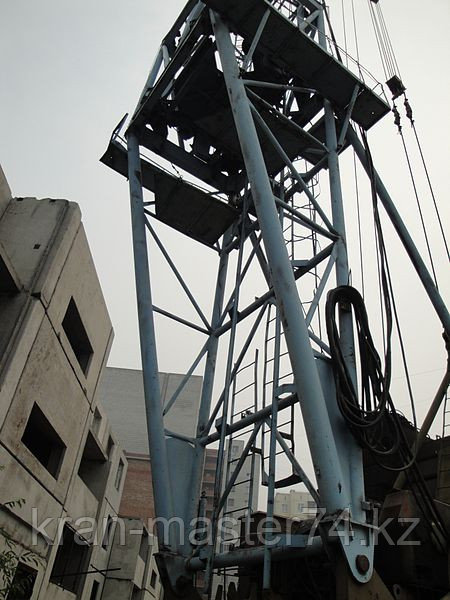

Конструкция портала

Портал башни — двухярусная рамная пространственная металлоконструкция, изготовленная при помощи сварки из балок коробчатой конструкции и труб. Конструкция имеет технологический проём с разворачиваемыми диагональными балками. Проём предназначен для прохода инвентарных секций при монтаже крана. Верхний и нижний пояса портала оснащены отводными замками с крючками и монтажными цепями, а также монтажными (направляющими) роликами. При выдвижении башни монтажные ролики служат для удержания её в вертикальном положении, а четыре отводных замка — для посадки на них башни. На нижней раме портала, представляющей собой коробчатую балку, установлены съёмные диагональные балки.

При монтаже крана портал прикрепляется к двум кронштейнам поворотной платформы, а затем при помощи двух подкосов телескопической конструкции устанавливается в вертикальное положение.

Механизм выдвижения

КБ-405-1А КБ-405-2А

При сборке крана в проём портала устанавливается люлька с роликами, предназначенная для монтажа и демонтажа секций башни. Люлька представляет собой сварную раму, которая оснащена специальными фигурными фланцами, предназначенными для крепления секций. Фланцы располагаются по углам рамы. По обоим сторонам люльки, слева и справа, имеются блоки, которые образуют полиспаст выдвижения башни — вместе с блоками, расположенными на верхних боковых балках портала. При выдвижении башни люлька движется по направляющим, которые приварены к задней стороне конструкции портала.

Секции башни

Башня крана

Секция башни — решётчатая сварная конструкция, изготовленная из цельнотянутых труб. На поясах конструкции имеются упоры, которые взаимодействуют при подращивании башни с отводными замками портала. Секции стыкуются на фигурных фланцах, а затем скрепляются при помощи болтов. Конструкция фланцев позволяет при выдвижении башни пройти направляющим роликам портала. Секции оснащены ограждениями и лестницами.

Габариты всех секций башни, промежуточных (рядовых) и верхней, равны. Однако, конструкция верхней секции отличается от рядовых: наличием проёмов для передвижения кабины машиниста, а также конструкцией задней и передней сторон секции. Внутри верхней секции установлена съёмная кабина управления, которая подвешивается на 4-х талрепах и закрепляется на болтах на механизме выдвижения.

Механизм выдвижения — перемещающаяся по роликам рама с ручным приводом, установленная на балках и кронштейнах в нижней части проёма верхней секции. Выдвижение рамы с кабиной осуществляется с помощью каната и барабана (с воротком), установленного в проёме на кронштейне.

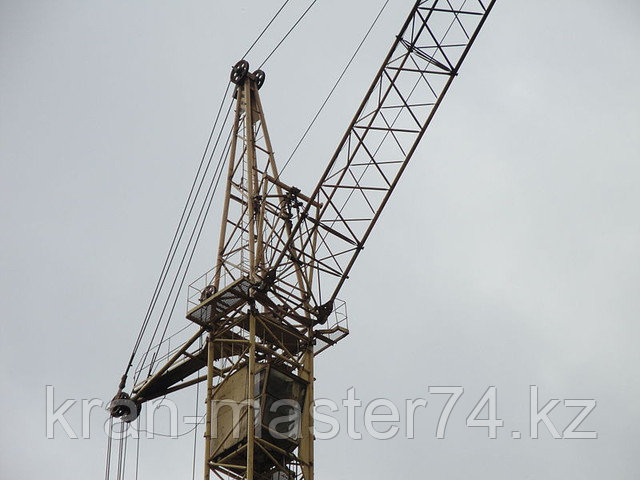

Оголовок и распорка башни

Оголовок, кабина и распорка

Башня и верхняя часть конструкции КБ-405-1А


Оголовок — решётчатая металлоконструкция, изготовленная из трубчатых элементов в виде фермы. Конструкция изготовлена при помощи сварки. В верхней части оголовка установлены блоки и анемометр (чашечный). Для их обслуживания вдоль задней грани оголовка имеются съёмные площадки и лестница.

Спереди в нижней части оголовка расположены проушины для закрепления стрелы, а на задней грани — устанавливается распорка с прикреплённой к ней оттяжкой и подвеска, через которую пропускается канат оттяжки. Распорка имеет два положения: рабочее и монтажное. В монтажном положении распорка уложена на оголовок. При монтаже крана оголовок скрепляется при помощи болтов с верхней секцией башни.

Кабина управления

Кабина управления — встроенная внутрь верхней секции башни конструкция, относится к типу выносных и унифицированных кабин для высоких кранов (выше 20 м).

В кабине, помимо кресла для машиниста, установлены командоконтроллеры для управления механизмами крана и приборы безопасности. Кабина также снабжена отоплением, сигнализацией, освещением и кондиционером — марки «К1А2-0,5Э», либо «КТА-2-0,5Э-01А».

Рабочая стрела

Рабочая стрела — ферма решётчатой конструкции, имеющая треугольное сечение. Представляет собой подъёмную (маневровую), секционную стрелу, собираемую из четырёх состыковываемых секций: головной, корневой и двух промежуточных (длиной 5 м и 8 м). Секции выполнены из телескопических элементов. Соединение секций — фланцевое.

В головной секции установлены две серьги расчала стрелы, блоки для канатов, а внутри конструкции секции имеются специальные проушины для оси крепления прожектора. Проушины расположены на раскосах и закреплены на сварке.

В корневой же секции имеются проушины, при помощи которых она крепится к кронштейнам оголовка башни. Также в основании стрелы установлена съёмная распорка, с подкосом и канатной тягой. Распорка предназначена для защиты стрелы от запрокидывания при обрыве груза, а также предохраняет кабину машиниста при монтаже крана. На её конце смонтированы специальный ограничитель подъёма, а также крепления расчала стрелы.

Эксплуатация: монтаж-демонтаж, перевозка

Сборка крана производится при помощи одного стрелового самоходного крана грузоподъёмностью до 16 тонн, а также собственных механизмов. Этапы монтажа-демонтажа аналогичны крану КБМ-401. Управление краном и его механизмами на этапе монтажа осуществляется при помощи выносного пульта управления.

Перевозка крана с объекта на объект осуществляется одним автопоездом — на подкатных тележках. В качестве тягача используется автомобиль КрАЗ-250.

  • Цена: Цену уточняйте
