Буровая установка УПА-80

Компания «Промышленное Нефтегазовое Объединение» стало преемником Ишимбайского завода, специализирующегося на выпуске станков, начавшего свою работу в 1973 году. Сегодня предприятие занимается выпуском прочных устройств и агрегатов из металла для строительства, добычи нефти и газа, деревообрабатывающее оборудование. Кроме обеспечения стандартных функций, предприятие переоснащает оборудование по желанию заказчика.

Для мобильности высокопроизводительная буровая установка монтируется на базу шасси КрАЗ-63221 (65053, 65101).

Виды выполняемых работ

Буровая установка УПА-80 выполняет следующие виды работ:

• бурение, освоение и ремонтные работы скважин глубиной до 5 километров, диаметром 5-6 (146-148 мм) во время изыскательных работ;
• бурение скважин с заданными параметрами, не превышающими возможности установки, которые будут эксплуатироваться для газовой и нефтяной добычи;
• комплекс работ (монтаж, спуск, подъем) с обсадными и бурильными трубами для укрепления и эксплуатации скважины;
• монтаж и демонтаж оборудования, используемого для обсадки колонн, герметизации скважин — с помощью установки монтируется оборудование для оформления устья скважины;
• ремонт скважин — разбуривание, удаление цементных пробок из колонн, чей диаметр 146-168 мм), другие работы, проводимые после аварий на месте бурения.

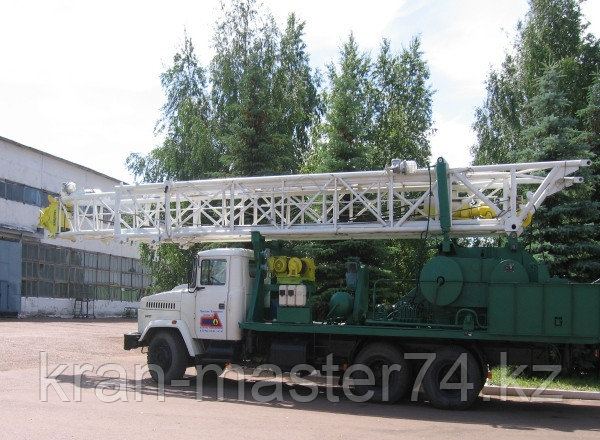

Фото буровой установки УПА-80

Преимущества

Главными преимуществами агрегата являются его производительность и универсальность. Установку используют для освоения, ремонта скважин (текущего и капитального), предназначенных для добычи нефти.

Климат, подходящий для эксплуатации агрегата — умеренный и холодный.

Другие достоинства установки обусловлены внедрением в ее конструкцию ряда новых технических решений:

• возможность увеличения метража вышки, реализующий монтаж труб длиной до 21 метра;
• надежность тормоза усилена гидравлической системой; такой же системой оснащен тормоз лебедки;
• наличие площадки-балкона для верхового рабочего, специальными мостками, с которых выполняется укладка труб;
• установка оснащена спайдером и гидроприводным ключом.

Высокую проходимость установки в осложненных геологических условиях обеспечивает мощное шасси.

Конструкция

Элементы, из которых состоит установка:

• лебедка с одним или двумя барабанами, используется для выполнения спусковых и подъемных работ;
• вышка телескопической конструкции, оснащенная системой электрического и пневматического управления;
• автоплатформа с дизельным агрегатом, через трансмиссию которой осуществляется привод лебедки и механизмов.

Схема буровой установки УПА-80

1 — рама; 2 — лебедка; 4 телескопическая мачта; 5 кронблок; 6 — талевый блок; 7 — лопати; 8 — гидроаутриггеры; 9 — ремонтная площадка; 40 — передняя опора; 41 — две скобы.

Базовый комплект установки:

• буровая площадка;
• подъемная установка;
• ротор;
• трубоприемные мостки;
• вертлюг для бурения со шлангом и манифольдом;
• гидроприводные ключи;
• спайдер.

Технические характеристики

Базовая часть — шасси КрАЗ, МЗКТ. Габаритные размеры установки (транспортное положение: 14 м х 2,9 м х 4,3 м). Масса в транспортном положении — 27 тонн.

Технические характеристики буровой установки УПА-80:

Характеристики	Показатели
Допустимая нагрузка на крюке	800 кг
Глубина скважины	1600-4000 м
Колесная формула монтажной базы	6х4 КрАЗ-65053БМ
Мощность двигателя	330 л.с.
Вышка	телескопическая, 2 секции
Высота вышки	22, 4 м
Длина свечи	12 м
Скорость подъема крюкоблока	0,21-1,5 м/с
Масса	24855 кг
Лебедка	один или два барабана
Диаметр каната талевой оснастки	25 мм

УПА-80 м

Буровая установка УПА-80м отличается от базовой модели увеличенной высотой вышки, наличием вспомогательной лебедки, гидравлического домкрата.

Характеристики	Показатели
Мачта	телескопическая (наклонная)
Дополнительная лебедка с гидравликой	ЛГ-35
Скорость лебедки	4
Нагрузка на крюке	30 кг
Скорость подъема крюка (макс.)	0,3 м/с
Проходное сечение манифольда	5 см
Дополнительное оборудование:
— ротор для бурения	Р-410 (80х400, 250)
— привод	механический, цепной
— вертлюг	ВБ-80
