Автогрейдер ДЗ-98: обзор, технические характеристики, устройство

Завод «Челябинские строительно-дорожные машины» (ЧСДМ) выпускает грейдеры серии ДЗ с 1978 года.

Машины прошли несколько этапов модернизации. ДЗ-98 – самый мощный агрегат, предлагаемый дорожникам компанией СП «РМ-Терекс», в состав которой входит челябинское предприятие.

Наша компания предлагает Вам купить новый Автогрейдер ДЗ-98  под индивидуальные задачи от производителя по самым выгодным ценам в регионе.

Автогредер ДЗ-98 выпускает челябинский плужный завод (ЧЗК, ранее завод им. Колющенко) с 1991 года. Тяжелый автогрейдер ДЗ-98, 250-го тягового класса предназначен для землеройных и профилировочных работ. Используется в дорожном, гидротехническом, промышленном и гражданском строительстве для перемещения большого объема грунта I-IV категории, расчистки снега, для выравнивания площадок, рыхления почвы, киркования дорожной одежды. Подходит для работы в сложных условиях, для энергоемких процессов.



Наша компания реализует продажу новых автогрейдеров ДЗ-98. Доставка техники осуществляем в города Челябинск, Екатеринбург, Москва, Санкт-Петербург, Уфа, Казань, Пермь, Тюмень, Омск, Сургут, Сочи, Ростов-на-Дону, Нижний Новгород, Новосибирск, Сургут, Усть-Кут, Красноярск, Самара, Владивосток, Хабаровск, Астана, Усть-Каменогорск, Тараз, Караганда, Актобе, Талдыкорган, Кызыл орда, Кустанай, Павлодар, Шымкент, Уральск, Петропавловск, Кокшетау, Актау, Атырау по России и СНГ (Казахстан, Белоруссия, Украина)



Назначение и особенности

ДЗ-98 — агрегат, созданный для планировки профиля земляного полотна по грунтам с различной плотностью. Допускается использование в температурных параметрах от плюс 40 до минус 45 градусов Цельсия.

Основные функции выполняются специальным исполнительным органом грейдера – отвальным ножом, закреплённым на навесном устройстве агрегата. Инструмент поднимается, опускается, поворачивается по горизонтали и вертикали. Управляется гидравлической системой машины.

ДЗ-98 эффективно используется при производстве:

  • строительно-ремонтных работ на дорогах разных категорий;
  • формирования основания дороги; перемещения снятой породы в насыпи;
  • формирования и планировки насыпей;
  • сдвига материалов по дорожному полотну и их смешивания;
  • рыхления породы и удаляемого остатка дорожного полотна (киркования);
  • профилирования участков территорий;
  • снегоуборочных работ.

Эксплуатационные параметры ДЗ-98 следующие:

Показатель

Ед. изм.

Величина

Класс машины



250

Параметры по габаритам



по ширине

по высоте

базовый по длине

мм





3 220

4 000

6 000

Колесная колея:



шины в узком исполнении

передняя

задняя

шины в широком исполнении

передняя

задняя

мм







2 620

2 696



2 502

2 576

Клиренс



отвал

мосты

первый

второй, третий

      мм





350



615

440

Вес готовой к эксплуатации машины

кг

19 500

Развесовка первого моста

кг

5 660

Развесовка второго, третьего мостов

кг

13 850

Грузовое воздействие на почву



ножа отвала

кирковщика

Н





103 000

45 400

Темп передвижения



вперед

назад

км/ч





0-32

0-25

Силовая установка
Топливо

Дизельное

Модификация

ЯМЗ-238НД2

Cummins

M-11C265

Мощностные параметры

кВт

173 при 1 700 об/мин

202 при 1 700 об/мин

Электрическая сеть и оборудование
Величина напряжения в сети

В

24

Стартерное устройство, мощностной параметр

кВт

8,2

Аккумуляторное батарейное питание



модель

число






6СТ-190А

2

Модификация

ЯМЗ-238НД2

Cummins

M-11C265

Силовой агрегат

На машине устанавливаются дизели на четыре такта, V-образные, восьмицилиндровые ЯМЗ-8482, ЯМЗ-238НДЗ, ЯМЗ-238НД2 и двенадцатицилиндровые ЯМЗ-240Г.

Некоторые модели оснащаются однорядной шестицилиндровой установкой У1Д6-ТК-С5 Уральского моторного завода или двигателем Cummins M-11C265 производства одноимённой компании из США.

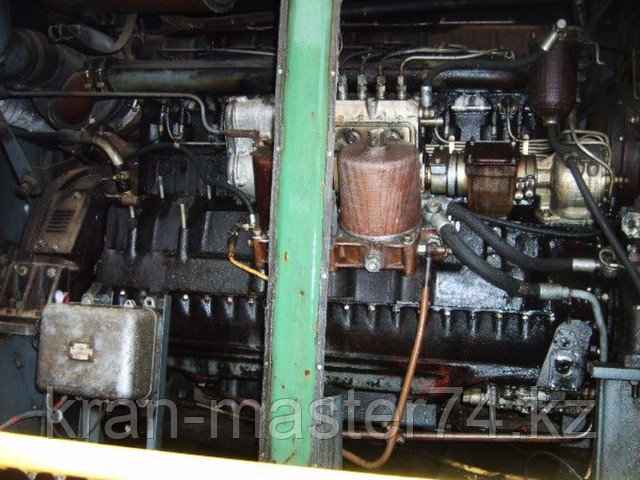

Фото: двигатель У1Д6-ТК-С5

Свободный доступ к двигателю и системам обеспечивает капотный кожух. Устройство воздухоочистки и система глушения выхлопа расположены в пространстве под капотом.

На базовую комплектацию монтируется дизель ЯМЗ-238НД2 с непосредственным впрыском топлива, оборудованный системой турбонаддува. Силовой агрегат использует 0,15 кг горючего на переработку грейдером кубического метра породы.

Трансмиссия

Механическое устройство, передающее момент вращения трём мостам, допускает отключение кардана первого моста.

Привод на средний и задний мосты осуществляется через промежуточные карданы от редуктора раздачи однорядного типа со стояночным тормозным устройством ленточного типа.

КПП, механизм сцепления, редукторные агрегаты привода гидронасосов объединены в едином блоке и имеют общую смазочную систему.

Коробка передач с мультипликаторным механизмом обеспечивает по 6 параметров крутящего момента вперёд и назад.

Сцепление сухое на два диска, имеет гидравлический сервопривод выключения.

Рама агрегата

Сварная конструкция из головной части, трубы основной и задней части. На головной части закреплены передний мост, сменное исполнительное оборудование, опора тяговой рамы шарового типа.

Труба основной части имеет кронштейны крепления кардана, передающего вращение на передний мост. Полости трубной части служат ресивером тормозной воздушной системы. К задней части рамного устройства прикреплены два лонжерона.

Допускается модульный монтаж на раму навесных устройств. Механизмы подвеса оборудования однотипны по конструкции.

Ходовой механизм

Колёсная формула – каждая ось ведущая, передняя управляется.

Коническая главная передача без дифференциальных механизмов. Цилиндрические бортовые редукторы одноступенчатого исполнения. В бортовых редукторных устройствах второго и третьего мостов предусмотрен дисковый тормозной механизм с пневматическим управлением.

Для торможения используется трение дисков из металлокерамики, помещённых в картер с маслом.

В балансирном механизме подвески 2-го и 3-го мостов применены стальные штанги, синхронизирующие при движении нагрузки между рамой и ходовой частью (реактивные тяги). Первый мост подвешен шарнирно, 2-й и 3-й мосты взаимозаменяемы.

Гидросистема

Через устройства системы происходит управление исполнительными органами, сцеплением, передвижением и маневрированием грейдера. В двух контурах гидросистемы установлены шестерёночные насосы, как исполнительные устройства используются гидроцилиндры.

В механизме поворота отвала может применяться гидравлический мотор.

Пневмосистема

Двухконтурное устройство, обеспечивающее привод колёсных тормозов и рычага для подвески оборудования тяговой рамы. Привод тормозов обеспечивает независимые режимы рабочего и аварийного торможения.

Перед тем как начать движение агрегата, в ресивер закачивается сжатый воздух. Давление контролируется световой сигнализацией.

Особенности управления

Управление автогрейдером осуществляется из цельнометаллической кабины. Контрольные приборы располагаются на щитке под крышей.Подрессоренное кресло и колонка руля регулируются по росту оператора.



Кабина оборудована устройствами вентиляции и отопления. Круговое остекление и световые приборы дают достаточный обзор зоны грейдерования.

Коробка передач переключается рычагом, передние колёса и исполнительные устройства управляются гидравликой, тормозные механизмы колёс – пневматикой.

Рабочее и сменное оборудование

В набор исполнительных механизмов входят:

  • бульдозерный ножевой отвал поворотный;
  • отвал грейдерного исполнения, боковой;
  • рыхлительное устройство;
  • кирковочное устройство;
  • устройства для работы со снегом;
  • путепрокладочные механизмы.

Технические характеристики навесных устройств следующие:

Бульдозерного типа
Объёмный параметр волочения

м3

2,57

Ширина по отвальному ножу

мм

3 200

Высота по отвальному ножу

мм

970

Заглубление отвального ножа

мм

110

Резание отвальным ножом под углом

град

55

Рыхлительного типа
Количество зубьев

шт.

5

Уход зубьев на глубину

мм

230

Захват по ширине

мм

1 800

Грейдерного типа
Габариты по длине

мм

4 200

Габариты по высоте

мм

700

Резание под углом

град

30-70

Зачистка по откосу под углом

град

0-90

Заглубление формируемого кювета

м

0,5

Угол полноповоротного отвального устройства

град

0-360

Угол неполноповоротного отвального устройства к оси машины

град

0±64

Бортовой выдвиг отвального устройства

мм

1050

Заглубление

мм

500

Преимущества применения

  1. Выбор КПП с режимом работы через фрикционные муфты.
  2. Возможна опционная установка трансмиссионных гидромеханических агрегатов.
  3. Полный привод мостов обеспечивает применение машины на мягком грунте, высокие показатели тяги на отвальном устройстве, сохранение направления при формировании кюветов дороги.
  4. Неполноповоротный отвальный нож допускает корректив усилия тяги агрегата, регулируя величину захвата материала по ширине без изменения вертикального параметра резания. За счёт этого уменьшается число проходов, растут качественные показатели профилирования поверхности.
  5. Колёсные тормоза многодискового типа не требуют регулировок, долговечны и надёжны.
  6. Рулевая колонка и кресло оператора регулируются, повышая комфорт в управлении.

Опции, расширяющие возможности машины

  1. LS-гидросистема регулирует работу гидронасосов по нагрузке, обеспечивая экономию горючего.
  2. Манипуляции рабочими органами и маневрирование осуществляется джойстиками.
  3. Гидросистема демпферов основного отвала.
  4. Возможность перехода к «плавающему» положению отвала.
  5. Производительный рулевой гидронасос и двухцилиндровое управление маневрированием.
  6. Нивелирование автоматикой LEICA (2D и 3D).
  7. Прибор спутниковой навигации ГЛОНАСС.
  8. Оборудование шарнирных устройств узлами автосмазки LINCOLN.
  9. Видеокамера задней сферы.
  10. Модуль навеса гидравлического инструмента DYNOSET.
  11. Рабочее освещение на 4 стороны.
  12. Обогреваемый фильтр топлива.

Особенности серии

Заводом ЧСДМ выпускается линейка автогрейдеров ДЗ-98В. Последующий цифровой индекс в обозначении агрегата определяется моделью силовой установки:

Модель — база

ДЗ-98В.1

Дизель

ЯМЗ-238НД2

Модифицированные модели

ДЗ-98В.3

ЯМЗ-238НДЗ

ДЗ-98В.5

ЯМЗ-240Г
ДЗ-98В.7

У1Д6-ТК-С5

ДЗ-98В.9

ЯМЗ-8482.10-01

Последующий цифровой индекс определяет отличия комплектации от базовой модели и наличие сменного оборудования. Так, ДЗ-98В1.1 комплектуется кирковщиком, ДЗ-98В1.4 бульдозерным и рыхлительным оборудованием и т. д.

Характеристики
Основные
Тип машины   Автогрейдер
