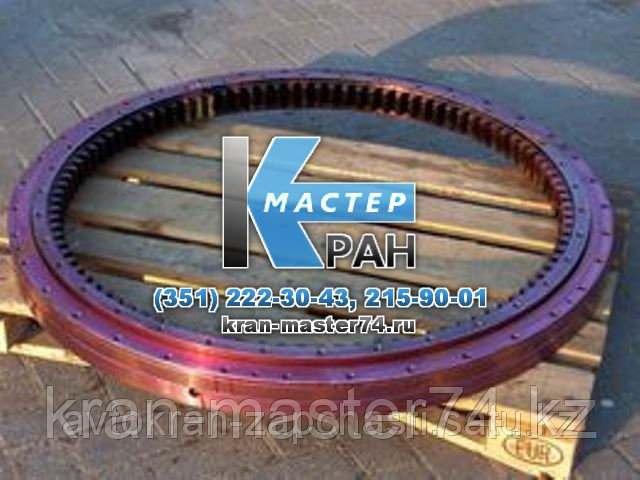

Опора поворотная роликовая 251.09.00.000 для крана гусеничного крана ДЭК-251, ДЭК-321
Обозначение: 251.09.00.000
Диаметр, мм: 2500
Модуль зуба - 10, число зубьев - 228
Масса, кг - 970
Опора поворотная роликовая 251.09.00.000 крана ДЭК-251, ДЭК-321 представляет собой специальный однорядный радиально-упорный роликоподшипник, воспринимающий осевые и радиальные нагрузки, и состоит из трех погонов: среднего, верхнего, нижнего и манжетных уплотнений, расположенных между ними. Ее назначение заключается в том, чтобы удерживать поворотную часть от опрокидывания и обеспечивать ей легкость вращения вокруг вертикальной оси.Между погонами расположены цилиндрические ролики. Половина роликов (через один) своей цилиндрической поверхностью прилегает к верхнему погону и нижней дорожке среднего погона, вторая половина - к нижнему погону и верхней дорожке среднего погона. Между роликами установлены специальные капроновые прокладки. Средний погон крепится болтами к ходовой платформе. На его наружном диаметре нарезаны зубья. Верхний и нижний погоны скреплены между собой болтами и крепятся к поворотной платформе.
Опорно-поворотное устройство 251.09.00.000 крана ДЭК-251, ДЭК-321 служат для соединения поворотной и неповоротной частей крана. Их конструкция обеспечивает вращение поворотной части крана при одновременной передаче вертикальных и горизонтальных нагрузок, а также опрокидывающего и крутящего моментов с поворотной части крана на неповоротную.
Компактность, точность и легкость вращения при относительно высокой жесткости подшипникового узла , простая установка, несложное техническое обслуживание, надежность эксплуатации – это характеристики, которые дают возможность постоянно расширять спектр применения таких подшипников во всех отраслях промышленности.
Опора роликовая 251.09.00.000 устанавливается на краны ДЭК-251 начиная с 1975г, в состав опоры роликовой входит питатель, погоны, спецболты и шайбы, прокладки, а также стандартный изделий.
Опора поворотная роликовая 251.09.00.000
|
№ |
Обозначение |
Наименование |
Кол-во в сборке |
Материал |
Масса, кг |
|
1 |
2509-14 |
Болт специальный |
48 |
Сталь 45-2 |
1,0 |
|
2 |
251.09.00.004 |
Манжета наружная |
1 |
|
1,15 |
|
3 |
|
Масленка 2.2.45Ц6 ГОСТ 19853-74 |
1 |
|
0,02 |
|
4 |
251.09.00.003 |
Погон средний |
1 |
Сталь 50Г |
390 |
|
5 |
251.09.00.008 |
Штифт |
2 |
|
0,35 |
|
6 |
|
Ролик 36х35,4ДIV ТУ 37.006.083-80 |
158 |
ШХ-15 |
0,29 |
|
7 |
4009.0013 |
Прокладка |
28 |
Крошка капроновая |
0,016 |
|
8 |
4009.0009 |
Прокладка |
130 |
Крошка капроновая |
0,014 |
|
9 |
251.09.00.002 |
Погон верхний |
1 |
Сталь 50Г |
255 |
|
10 |
251.09.00.004-01 |
Манжета внутренняя |
1 |
|
1,12 |
|
11 |
2509-13 |
Шайба стопорная |
43 |
Ст3кп |
0,01 |
|
12 |
2509-7 |
Шайба специальная |
43 |
Ст3кп |
0,01 |
|
13 |
2509-5 |
Шайба специальная |
43 |
Ст3кп |
0,02 |
|
14 |
2509-6 |
Шайба специальная |
43 |
Ст3кп |
0,01 |
|
15 |
251.09.00.001 |
Погон нижний |
1 |
Сталь 50Г |
170 |
|
16 |
|
Шайба 24.65Г.019 ГОСТ 6402-70 |
5 |
|
0,0271 |
|
17 |
2509-9 |
Болт специальный |
38 |
Сталь 45-2 |
0,92 |
|
18 |
|
Шайба 30.65Г.019 ГОСТ 6402-70 |
86 |
|
0,061 |
|
19 |
|
Болт М24-6gх90.58.019 ГОСТ 7796-710 |
5 |
|
0,372 |
|
20 |
251.09.00.007 |
Гайка |
48 |
|
0,22 |
