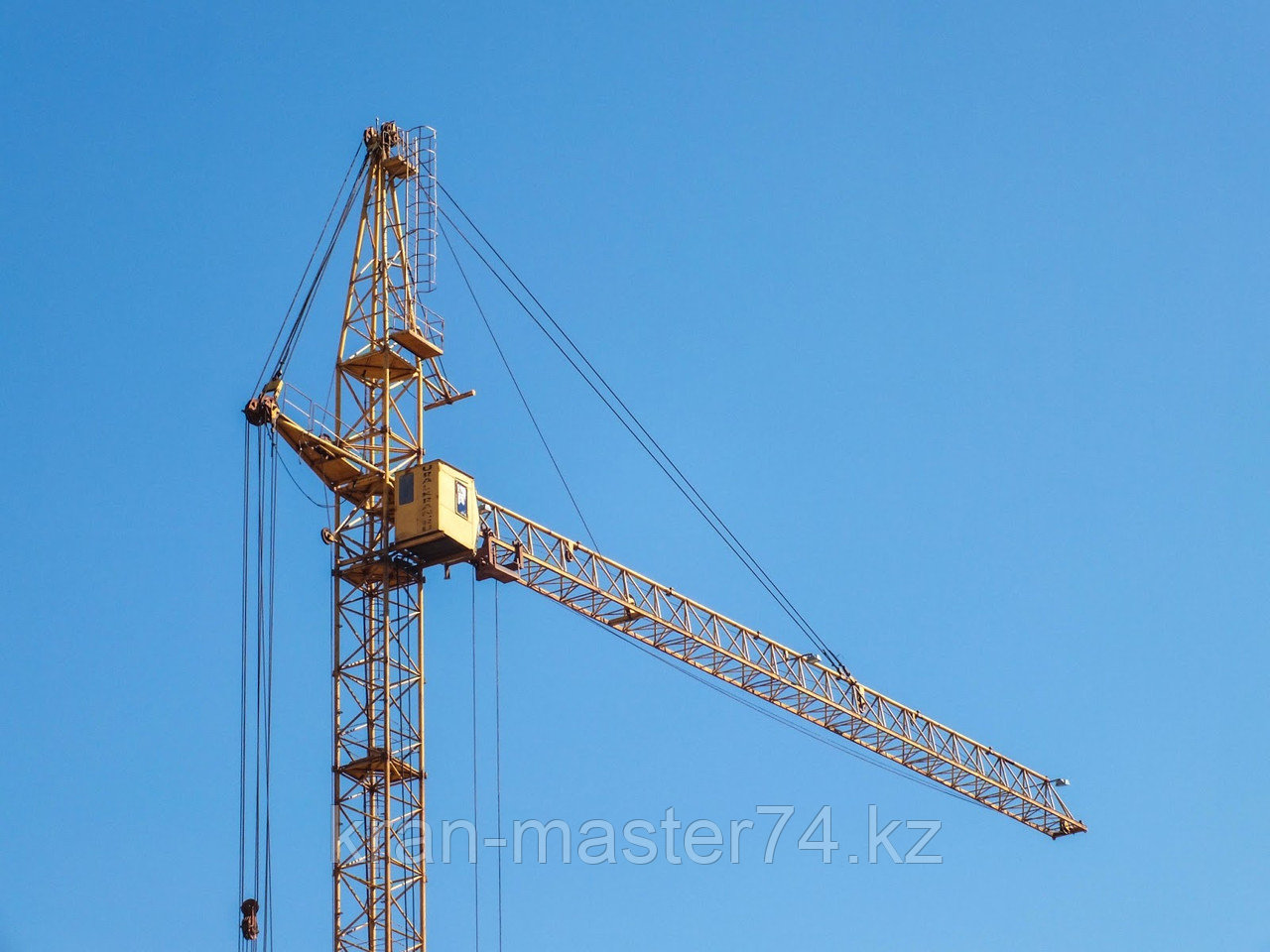

Башенный кран КБ-403 грузоподъемность 8 т стрела 30 м
Компания "Кран-мастер" реализует башенные краны КБ-403 и занимается их монтажом, производства "Нязепетровского краностроительного завода" грузоподъемность 8 т б/у состояние отличное, также предлагаем к ним запчасти из наличия.
Башенный кран КБ-403 является самомонтирующимся грузоподъемным агрегатом с электрическим управлением, способным передвигаться на колесно-рельсовом ходу. Оснащен подвижной балочной стрелой, закрепленной на такой же решетчатой башне и управляемой посредством системы канатов. Способен поднимать различные грузы на очень большие высоты (до высоты 16-этажного дома) при сравнительной компактности и охвате большой площади работы.
Сфера применения
Краны типа КБ-403 имеют особую популярность и наиболее широкое применение среди других подъемных спецмашин. Они используются на крупных стройплощадках и объектах, где требуются большие объемы строительных либо монтажных работ, скорость и высокая производительность: В строительстве жилых либо административных зданий. На возведении крупных промышленных комплексов.
Башенный кран КБ-403 — общие сведения
Краны КБ-403 башенные собираются на заводах строительной специализированной техники разных городов РФ и всего СНГ: Нязепетровском краностроительном, Московском «ПО Строймаш», «Карачаровском механическом, Подольском заводе «Стройтехника», механическом опытно-экспериментальном заводе Ташкента и др. Заводская сборка предполагает поставку к месту рабочего расположения крана готовой ходовой части и комплекта остальных элементов башенного крана, монтаж и установка которых происходит уже на строительной площадке в такой последовательности: Монтируются и нивелируются подкрановые рельсовые пути. С помощью автокрана со средней грузоподъемностью устанавливается ходовая часть. Башня приводится в вертикальное положение. На опорные шарниры навешивается стрела. Происходит выдвижение башни и настройка всех узлов с помощью своих механизмов башенного типа.
Особенности
Кран КБ-403 относится к IV размерной группе (по грузовому моменту) башенных кранов, о чем говорит цифровой индекс 4 в маркировке, и имеет поворотную башню (индекс 03). Достаточно высокий грузовой момент определяет большую устойчивость спецмашины к опрокидыванию и высокую экономическую эффективность её использования.
Устройство
Удобство и продуктивность работы крана объясняются также его конструктивными особенностями:
- Решетчатое строение башни и стрелы делает конструкцию более легкой и дает большую точность движений при свободном обзоре выполняемых действий.
- Грузовая тележка, подвижно закрепленная шарнирами и тросами на стреле, обеспечивает как вертикальный, так и горизонтальный транспорт строительных деталей и материалов.
- Поворотная платформа башни выполнена в виде роликового круга.
- Башня состоит из нескольких выдвижных секций с разборной головной секцией и возможностью подращивания снизу.
- Канатная система КБ-403 оснащена полиспастом.
- Кабина установлена унифицированная для высотных кранов с высотой до 20-ти либо более 20-ти метров.
- Балочная стрела имеет также секционную конструкцию.
- Кран может быть оснащен прибором безопасности с системой защиты координатного типа.
- Управление осуществляется как из крановой кабины, так и с земли.
- Для комфортной работы в зимнее время кабина дополняется системой отопления.
Остальные качественные и количественные технические характеристики КБ-403 представлены в таблице:
Для установки крана используются рельсы типа Р43 либо Р50.
Технические характеристики крана башенного КБ-403Б | |||||
Исполнения | КБ-403Б | КБ-403Б.1 | КБ-403Б.2 | КБ-403Б.3 | |
Максимальный грузовой момент, тм | 120 | 132 | |||
Грузоподъёмность, т | |||||
максимальная | 8 | ||||
при максимальном вылете горизонтальной стрелы | 3 | 3,5 | |||
при максимальном вылете наклонной стрелы под углом 30° | 3,7 | 4,3 | |||
Вылет, м | |||||
максимальный горизонтальной стрелы | 30 | ||||
максимальный наклонной стрелы | 26,3 | ||||
при максимальной грузоподъёмности | 15 | 16,5 | |||
минимальный | 5,6 | ||||
Высота подъёма максимальная, м | |||||
стрелы горизонтальной / число секций | 41/6 | 36,4/5 | 29,8/4 | 24,2/3 | |
стрелы наклонной | 54,7 | 49,1 | 43,5 | 37,9 | |
Глубина опускания максимальная, м | 5 | ||||
Угол поворота, градусы | 1080 | ||||
Скорость, м/мин | |||||
подъёма (опускания) груза до 8 т | 40 | ||||
подъёма (опускания) крюковой подвески | 55 | ||||
плавной посадки груза до 8 т | 5 | ||||
грузовой тележки с грузом до 8 т | 30 | ||||
передвижения крана | 18 | ||||
Частота вращения, об./мин | 0,65 | ||||
Мощность электродвигателя, кВт | |||||
грузовой лебёдки основной | 55 | ||||
грузовой лебёдки вспомогательной | 30/1,6 | ||||
стреловой лебёдки | 15 | ||||
тележечной лебёдки | 5 | ||||
механизма поворота | 5 | ||||
механизма передвижения крана | 5,5 х 2 = 11 | ||||
Суммарная мощность электродвигателей | 121 | ||||
Геометрические параметры, м | |||||
колея х база | 6 х 6 | ||||
задний габарит | 3,8 | ||||
Масса, т | |||||
конструктивная | 50,5 | 49,2 | 47,9 | 46,6 | |
противовесов | 30 (+/-0,3) | ||||
Расчётная нагрузка ходового колеса на рельс, кН | 270 | ||||
Сейсмичность, баллы | 1-6 по СНиП II-7-81 | ||||
Ветровой район | III | V | VI |
VII |
График грузоподъёмности КБ-403Б с горизонтальной стрелой |
График грузоподъёмности КБ-403Б с наклонной стрелой 30° |
||||||||||||
Вылет стрелы, м |
Грузоподъёмность, т | Вылет стрелы, м |
Грузоподъёмность, т | ||||||||||
Стрела
20 м
|
Стрела
25 м
|
Стрела
30 м
|
Стрела
20 м
|
Стрела
25 м
|
Стрела
30 м
|
||||||||
5,6 | 8,0 | 8,0 | 8,0 | 5,6 | 8,0 | 8,0 | 8,0 | ||||||
10,0 | 8,0 | 8,0 | 8,0 | 10,0 | 8,0 | 8,0 | 8,0 | ||||||
15,0 | 8,0 | 8,0 | 8,0 | 15,0 | 8,0 | 8,0 | 8,0 | ||||||
16,5 | 8,0 | 7,0 | 7,0 | 16,5 | 8,0 | 7,0 | 7,0 | ||||||
17,5 | 7,3 | 6,5 | 6,5 | 17,5 | 7,3 | 6,5 | 6,5 | ||||||
18,5 | 6,7 | 6,0 | 6,0 | 18,5 | - | 6,0 | 6,0 | ||||||
20,0 | 6,1 | 5,3 | 5,3 | 20,0 | - | 5,3 | 5,3 | ||||||
22,0 | - | 4,7 | 4,7 | 22,0 | - | 4,7 | 4,7 | ||||||
25,0 | - | 3,9 | 3,9 | 25,0 | - | - | 3,9 | ||||||
26,3 | - | - | 3,7 | 26,3 | - | - | 3,7 | ||||||
30,0 | - | - | 3,0 | 30,0 | - | - | - |
Модификации
На данный момент существует несколько модификаций базовой модели башенного крана КБ-403, это:
- Кран КБ-403А, который отличается подъемом до 16-ого этажа, более удобным и легким управлением из конструктивно улучшенной кабины, повышенными скоростями подъема и движения погрузочной тележки, а также большей устойчивостью при повышенном грузовом моменте.
- КБ-403Б, предназначенный для подъема грузов на постройках до 17-ти этажей. Имеет больший вылет стрелы и выполняется в 4-х вариантах с разным грузовым моментом (от 120-ти до 132-х), общей высотой, вылетом стрелы и т.п. Отличается надежностью конструкции и простотой обслуживания.
- КБ-403Б.4 используется в подъеме грузов до 35,4 м. Имеет увеличенный вылет стрелы и грузовой момент.
