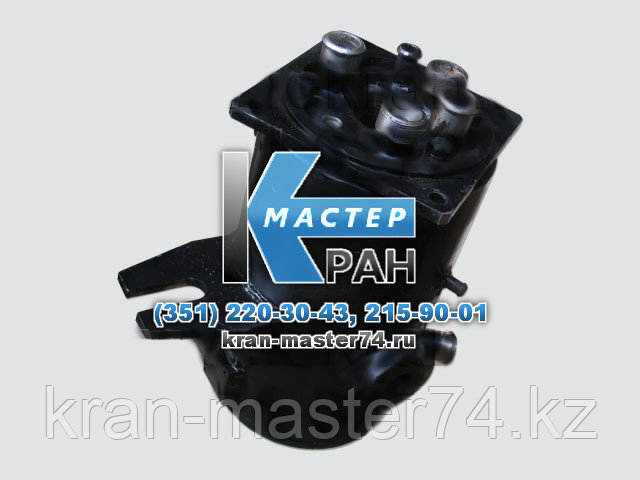

Соединение вращающееся КС-5576А(Б) (коллектор центральный) КС-5576А.206.00.000

Технические характеристики: Соединение вращающееся КС-5576А(Б) (коллектор центральный) КС-5576А.206.00.000 Индекс: КС-5576А.206.00.000 Применяемость: КС-5576А(Б) Для передачи гидравлической жидкости от насоса, который установлен на неповоротной части крана, к гидравлической аппаратуре, установленной на поворотной части служит вращающееся соединение. Соединение вращающееся служит в данном случае центральным коллектором. Передача рабочей жидкости осуществляется в обоих направлениях. Соединение вращающееся связывает элементы гидравлической системы. Вращающееся соединение имеет три канала. Различают сливной, напорный и дренажный каналы. Они разделяются уплотнительными кольцами и защитными шайбами. Гидравлическая жидкость от насоса гидрораспределителя идет по стальным трубопроводам, которые заключены в колонну. Колонна с одной стороны крепится на поворотной платформе, а другим, с помощью шарнирного соединения – с коллектором. Корпус вращающегося соединения неподвижно крепится болтами на неповоротной части автокрана, а вращающаяся обойма соединяется с поворотной частью при помощи подвижного поводка. Соединение вращающееся является гидрошарниром и служит для передачи гидравлической жидкости из гидрораспределителя к поворотной части крановой установки, которая вращается на 360 градусов. № Номер детали Наименование запчасти 1 КС-5576А.206.01.000 Обойма 2 КС-5576А.206.02.001 Втулка 3 КС-5576А.206.00.003 Прокладка 4 М8-6gх16.46.019 Болт М8-6gх16.46.019 5 8.65Г.05 Шайба 8.65Г.05 6 КС-5576А.206.00.002 Фланец 7 11В820 Кольцо 11В820 8 100406.1 Штуцер 9 П-31-38 Полуфланец 10 М10-6gх30.46.019 Болт М10-6gх30.46.019 11 10.65Г.05 Шайба 10.65Г.05 12 М12-6gх30.46.019 Болт М12-6gх30.46.019 13 12.65Г.05 Шайба 12.65Г.05 14 КС-5576А.206.00.001 Основание 15 КС-5576А.206.02.001-01 Втулка 16 11ВJ62 Кольцо 11ВJ62 17 КС-5576А.206.02.002 Кольцо защитное 18 КС-5576А.206.02.100 Корпус в сборе
