Топливный насос 27.1106010-40 работает следующим образом:
При подаче напряжения от задатчика импульсов тока ЗИ12-02 (12В, 24В) на электромагнит, якорь 11 втягивается, сжимая пружину 14, до упора 12. Вместе с якорем перемещается зацеп 17, который, в свою очередь, тянет втулку 18. Между втулкой 18 и плунжером 5 создается разрежение. Из-за разных торцевых зазоров между всасывающим клапаном 16 и втулкой 18 образуется зазор, через который топливо поступает в разреженную зону.
Нагнетающий клапан 7 в это время прижат к седлу клапана 8 пружиной 6. При прекращении подачи напряжения на электромагнит, якорь 11, совместно с зацепом 17 и втулкой 18, под действием пружины 14, возвращается в исходное положение. При этом всасывающий клапан 16 упором 15 якоря 11 прижимается к торцу втулки 18. Топливо, находящееся в полости между втулкой 18 и плунжером 5, под давлением проходит в отверстие седла клапана 8, отжимая нагнетающий клапан 7 с пружиной 6, и выходит через штуцер 2.

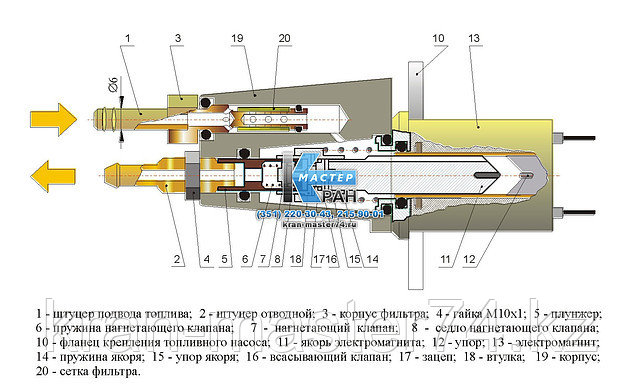

Электромагнитный топливный насос 27.1106010-40 (12В), 271.1106010-40 (24В)

1 - штуцер подвода топлива; 2 - штуцер отводной; 3 - корпус фильтра; 4 - гайка М10х1; 5 - плунжер; 6 - пружина нагнетающего клапана; 7 - нагнетающий клапан; 8 - седло нагнетающего клапана; 10 - фланец крепления топливного насоса; 11 - якорь электромагнита; 12 - упор; 13 - электромагнит; 14 - пружина якоря; 15 - упор якоря; 16 - всасывающий клапан; 17 зацеп; 18 - втулка; 19 - корпус; 20 - сетка фильтра.
