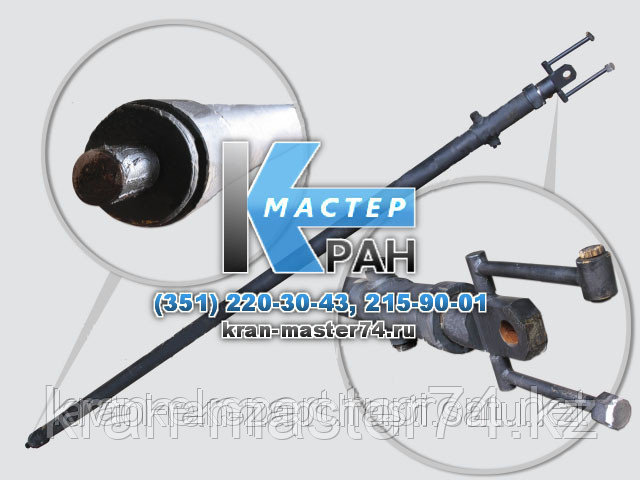

Гидроцилиндр выдвижения стрелы КС-35714.63.900-1/-02;-04 (125х100х5000) автокрана Ивановец КС-35714, КС-35715 (стрела 3 секции)

Обозначение: гидроцилиндр КС-35714.63.900-1-02, КС-35714.63.900-1-04

Габаритные размеры, мм  - 125х100х580

Применяемость: для автокранов КС-35714, КС-35715 (3сек.,16т.)

Гидроцилиндр КС-35714.63.900-1/-02;-04 выдвижения верхней секции стрелы автокрана

Гидроцилиндр КС-35714.63.900-1-02, КС-35714.63.900-1-04 выдвижения верхней стрелы автокрана Ивановец КС-35714, КС-35715 (стрела 3 секции)



1,14,15 - гайки; 2,20 - кольца замковые; 3,13 - кольца опорные направляющие; 4 - поршень в сборе; 5 - уплотнение поршневое; 6,12,21 - кольца уплотнительные; 7,22 - шайба защитная; 8 - проставка; 9 - кольцо опорное; 10 - шток; 11 - корпус гидроцилиндра; 16 - уплотнение штоковое; 17 - кольцо защитное; 18 - крышка; 19 - грязесъемник, 23 - проушина, 24 - табличка; 25 - подшипник.



Гидроцилиндр выдвижения стрелы КС-35714.63.900-1/-02;-04 предназначен для выдвижения (втягивания) секций стрелы. При подводе в отверстие А рабочая жидкость по каналу Д в штоке 10 и через отверстие Ж в поршне 4 поступает в поршневую полость А1 гидроцилиндра, гильза 1 перемещается влево относительно штока, при этом рабочая жидкость из штоковой полости через трубу 19 уходит на слив через отверстие Б. При подводе жидкости в отверстие Б происходит перетечка жидкости в обратном порядке, и гильза 1 перемещается вправо относительно штока.



Гидроцилиндр предназначен для оснащения механизма выдвижения (втягивания) секций стрелы крана.

Обозначение на принципиальной гидравлической схеме

Гидроцилиндр КС-35714.63.900-1-02, КС-35714.63.900-1-04  - обозначение на принципиальной гидравлической схеме

А - на выдвижение штока; Б - на втягивание штока.

Принцип работы

При подводе рабочей жидкости в отверстие A происходит втягивание штока. При подводе рабочей жидкости в отверстие B происходит выдвижение штока. Рабочая жидкость из штоковой полости при этом сливается через отверстие B.
 Для обеспечения нормальной работы гидроцилиндра следует применять минеральные масла с вязкостью от 10 до 1500 сСт при температуре окружающей среды от -40°С (233К) до +40°С (313К).

Техническая характеристика

Диаметр поршня, мм

125

Диаметр штока, мм

100

Ход поршня, мм

5000

Давление номинальное, МПа

20

Давление максимальное, МПа

25

Масса, кг

412
